Doporučený postup instalace software k plotteru CT-630:

- spustit Windows
- zapnout plotter a po nabootování připojit USB kabel k počítači a plotteru

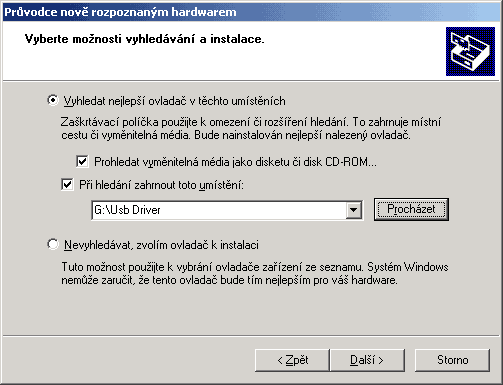

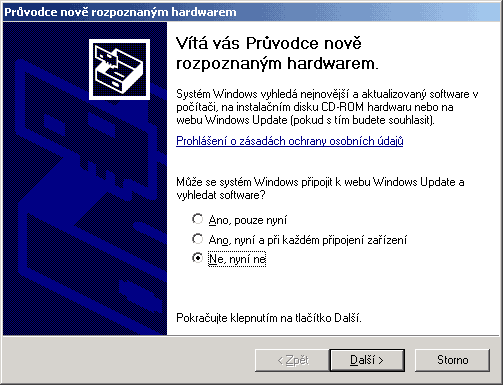

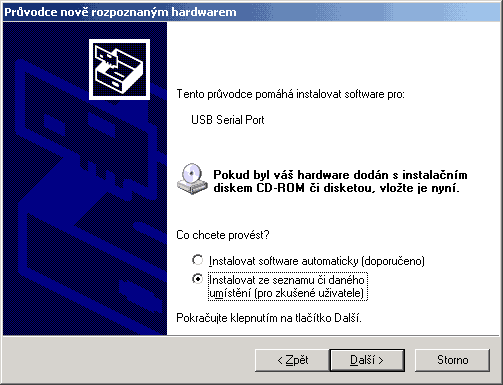

- nainstalovat USB driver dle níže uvedeného postupu - windows sám pozná že došlo k připojení nového zařízení

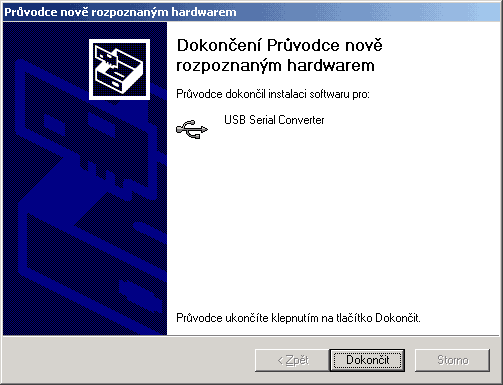

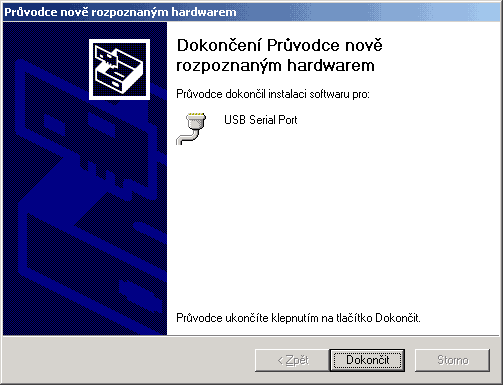

Došlo k nainstalování dvou podpůrných programů - USB serial converer a USB serial port.

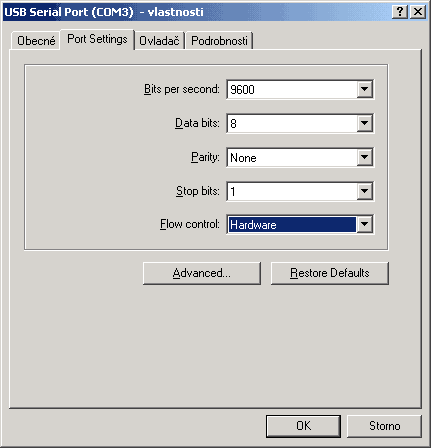

Dále je třeba nastavit vlastnosti USB driveru v systému - opět dle obrázků:

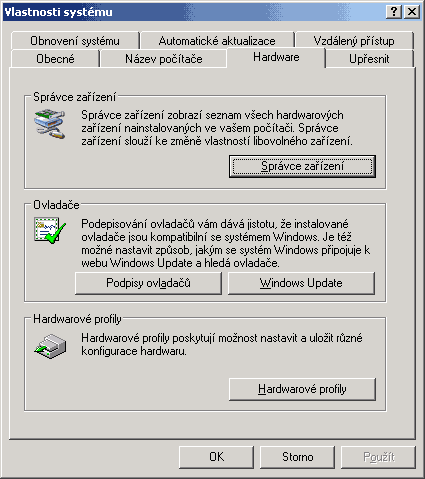

TENTO POČÍTAČ/pravým tlačítkem - Vlastnosti/karta Hardware

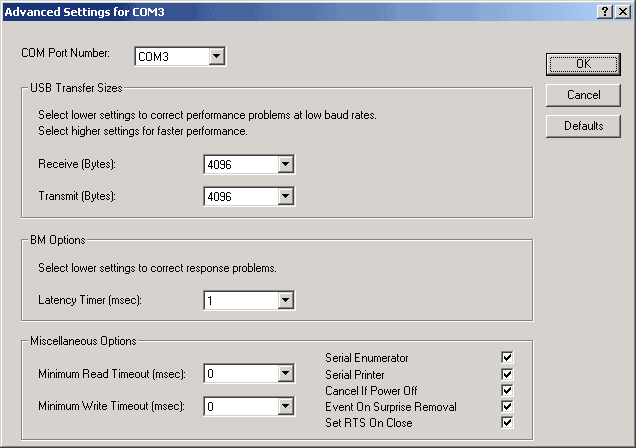

Dále kliknu na tlačítko Advanced...

Potvrzením tlačítka OK je komunikace přes USB nastavena. Ze zkušeností je třeba toto nastavení ověřit. Windows někdy zaškrtané a nastavené položky vrací do výchozího nastavení a PC s plotterem nekomunikuje, nebo program PltDraw "mrzne". Taktéž pokud k PC jsou připojovány USB zařízení a nejsou správně odhlášeny vznikají problémy s komunikací s plotterem.

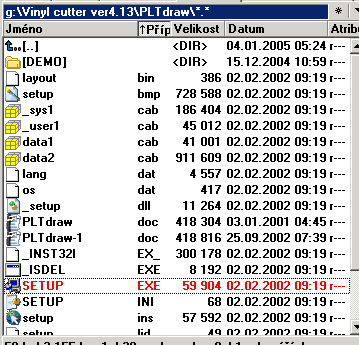

Nyní již stačí naistalovat program PltDraw z instalačního CD:



Nyní je možno začít plotter používat.

PLT Draw je jednoduchý sw pro zasílání dat na plotter. Jeho jedinou funkcí je data odeslat.
Práce je s ním jednoduchá
- spustím PLT Draw

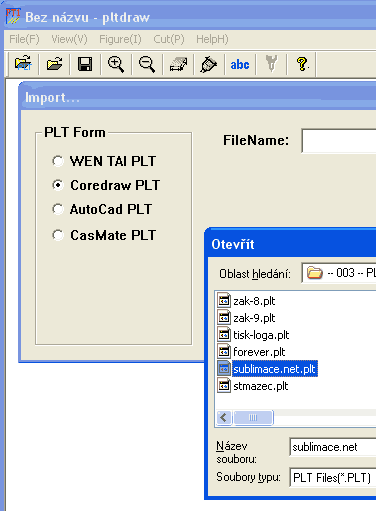

- otevřu .plt soubor který je vyexportovaný z Corel Draw popř. jiné aplikace



- vycentruji data dle používané fólie

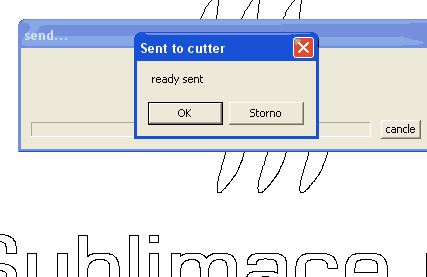

- kliknu na odeslat. Nyní plotter řeže odeslaná data.



PROBLÉMY S KOMUNIKACÍ PC<==>PLOTER

- windows někdy zaškrtané a nastavené položky vrací do výchozího nastavení a PC s plotterem nekomunikuje, nebo program PltDraw "mrzne" - je třeba kartu s nastavením USB parametrů zkontrolovat, popř. nastavit správné hodnoty.

- změní se číslo USB portu na 4 nebo 5 - pokud k PC jsou připojovány USB zařízení a nejsou správně odhlášeny vznikají problémy s komunikací s plotterem. Taktéž pokud je používán USB rozbočovač může dojít ke vzniku COM5 až COM8 a software se sním nedomluví. Je vhodné nechat běžet plotter na COM3 nebo COM4

- program PLT Draw vyhodí chybovou hlášku password error nebo can't find serial nebo zamrzne:

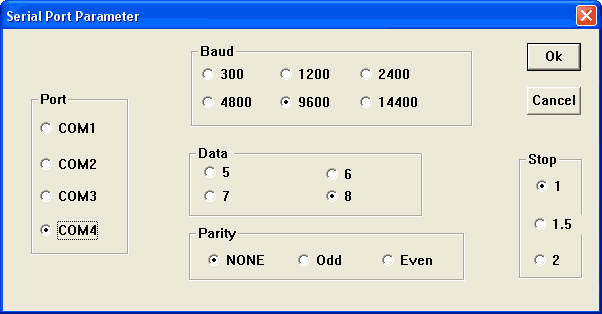

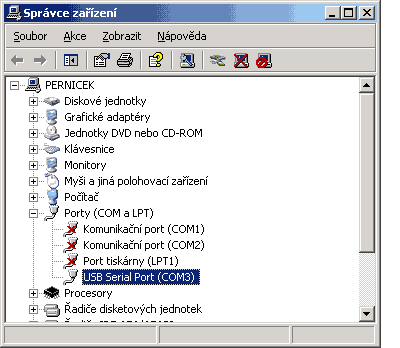

Zde pomáhá znovu zkontrolovat nastavení správného portu - aktivní/detekovaný port je vidět ve Správci zařízení.

Je také možné že po resetu ploteru zůstane v ploteru nastavena komunikační rychlost 19200Bd. Je třeba ji změnit na 9600Bd. Nebo je ploter v režimu off-line. Zde stačí přepnout do on-line.

V případě vážných problémů nás kontaktujte.

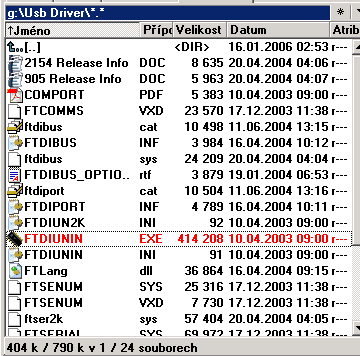

V případě nutnosti odinstalovat USB driver se tak učiní přes program FTDIUNIN.EXE v adresáři.... na CD.
